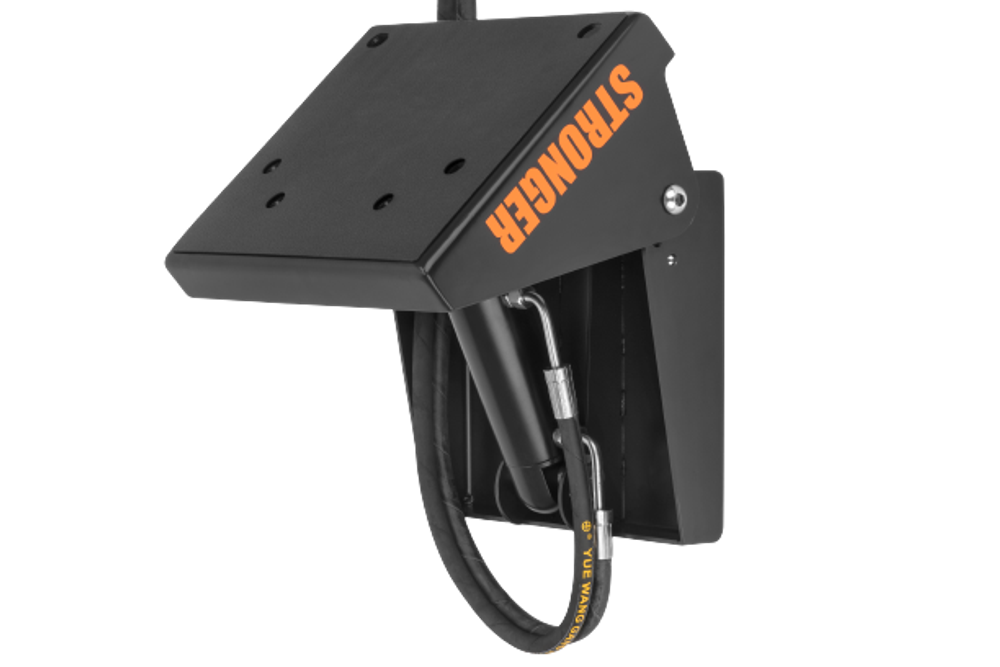

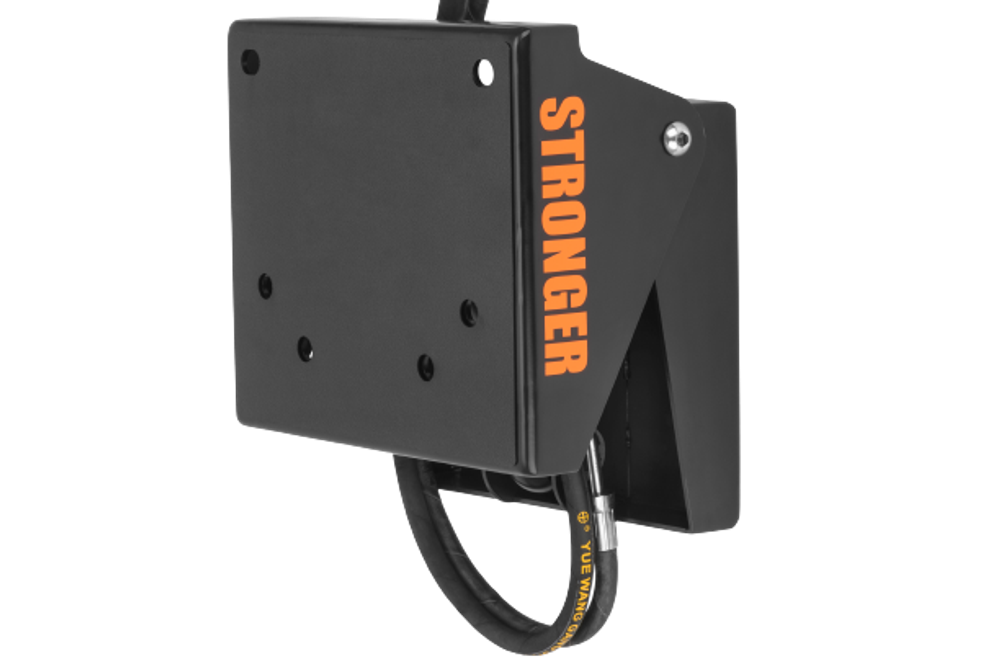

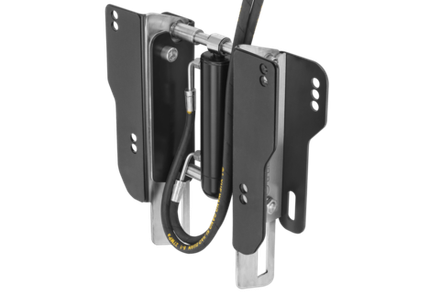

Электрогидравлический подъемник для лодочных моторов (трим) — это устройство, поддерживающее оптимальный дифферент лодки в ходу для различных условий ее эксплуатации.
Принцип работы трима следующий: при движении лодки по воде вы имеете возможность путем регулировки тримом угла наклона лодочного мотора добиться наиболее оптимального угла атаки носовой части лодки в следствии которого будут улучшены показатели выхода лодки на глиссер, улучшатся ее скоростные качества и экономичность в расходе топлива.
УСТАНОВКА УСТРОЙСТВА
В изделии уже имеются все стандартные монтажные отверстия, которые подходят для крепления большинства лодочных моторов от 50 лошадиных сил с тримом на борту. Если отверстия крепления вашего мотора, или уже просверленные отверстия на лодке не совпадают с теми, что уже имеются на лифте, вам может потребоваться самостоятельное сверление дополнительных монтажных отверстий. Ниже представлен рисунок с расстояниями между основными монтажными отверстиями. Перед установкой лифта на лодку убедитесь, что ваши отверстия на моторе совпадают с теми, что уже имеются на лифте, или просверлите новые.
РАЗМЕРЫ УСТРОЙСТВА
ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ К ТРАНЦУ ЛОДКИ
ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА

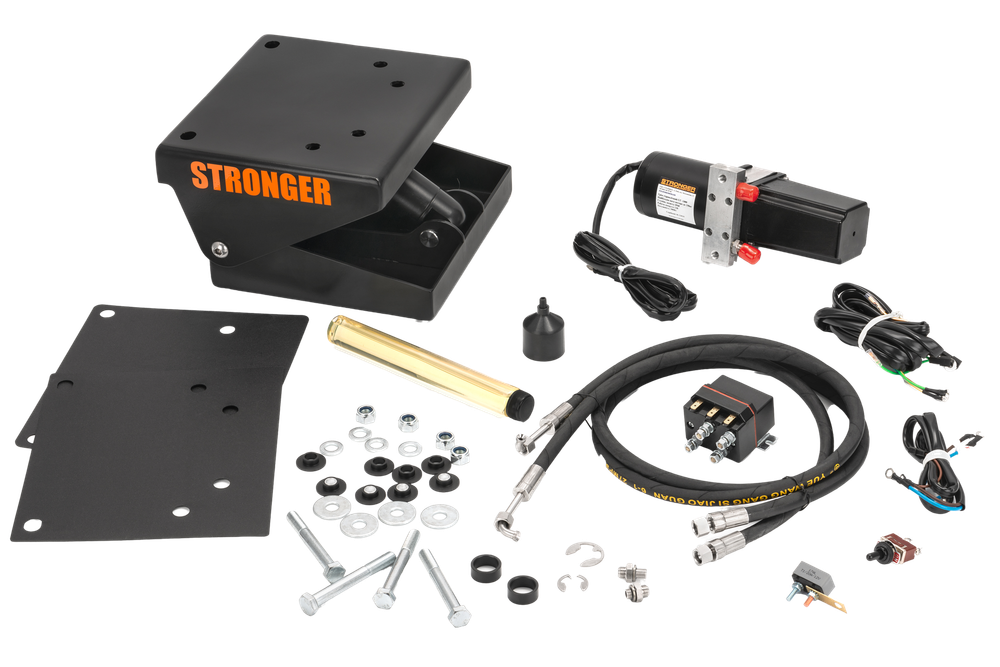

Обратитесь к руководству по установке вашего подвесного мотора, для того чтобы просверлить монтажные отверстия надлежащего размера. В комплекте с изделием поставляются крепежные элементы для крепления гидравлического трима к транцу лодки. Убедитесь, что у вас имеется отдельно крепеж для дальнейшего крепления мотора к триму. Эти крепежные элементы в комплекте с устройством не поставляются. Далее вам потребуется закрепить трим к транцу лодки. Для этого вам необходимо отсоединить от транца ваш подвесной лодочный мотор если он уже был установлен. Затем на уже просверленные отверстия крепления мотора установить с помощью крепежных элементов трим и плотно все зафиксировать. Обратите внимание на рисунок ниже, на то каким образом должны быть установлены изолирующие элементы для предотвращения гальванической коррозии.
СТОРОНА К ТРАНЦУ ЛОДКИ
СТОРОНА СО СТОРОНЫ ЛОДОЧНОГО МОТОРА
(Отверстия, которые уже просверлены в триме соответствуют большинству подвесных лодочных моторов, без трима мощностью до 50 лошадиных сил, которые представлены на рынке. Если в вашем конкретном случае отверстия для крепления мотора не совпадают, то вам потребуется просверлить новые под непосредственно ваш мотор.) Если вы производите первичную установку, то в этом случае вам желательно обратиться к специалистам и доверить установку устройства им. Если вы все же собрались монтаж производить самостоятельно, то в этом случае вам нужно установить трим ровно посередине кормы лодки предварительно отмеряв необходимые расстояния с обеих сторон. Затем выровняйте верхний край установочной площадки трима с верхней частью кормы лодки и затем разметьте маркером места для дальнейшего сверления отверстий.
После того, как вы просверлили отверстия и закрепили трим к транцу лодки, вам необходимо установить на штатное место гидроцилиндр так, как показано на рисунке ниже. 1. Гидроцилиндр 2. Верхний шток крепления гидроцилиндра 3. Центровочные вкладыши нижнего штока гидроцилиндра 4. Нижний шток крепления гидроцилиндра
Далее вы приступаете к подключению гидравлической станции, замене заглушек на штуцеры на цилиндре и соединению станции с цилиндром между собой гидравлическими шлангами. С этим процессом вы сможете ознакомиться в инструкции к триму.
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА К АККУМУЛЯТОРНОЙ БАТАРЕЕ
Для того, чтобы произвести коммутацию электрической части гидравлического лифта, пожалуйста воспользуйтесь схемой подключения, представленной на рисунке ниже.
ЭКСПЛУАТАЦИЯ
Для осуществления быстрого старта с воды и выхода лодки на глиссер вам необходимо опустить трим в самое нижнее положение. Тем самым вы поджимаете ногу вашего мотора, как можно ближе к корме лодки. Затем после того, как лодка вышла на глиссер вы, производите дальнейшую регулировку наклона (угла атаки) двигателя. Нажимая на клавишу вверх трим начинает свой подъем, нога мотора начинает отдаляться от транца лодки. Вам нужно добиться положения, когда антикавитационная плита будет находиться строго параллельно днищу вашей лодки. В этом случае у вас будет наиболее оптимальный скоростной режим, а также режим экономии топлива. Управление тримом осуществляется с помощью не фиксируемого трехпозиционного тумблера, или панели управления. Управление тумблером позволяет поднять и опустить трим в крайние положения, а также производить ручную подстройку кратковременными нажатиями вверх или вниз. Данный вариант является базовым, и подстройка положения мотора каждый раз будет происходить заново. Если вы хотите более точного управления с возможностью запоминания любимого положения в этом случае вам потребуется дополнительно приобрести панель и блок управления тримом.
С помощью панели управления вы будете иметь возможность поднятия и опускания трима в крайние верхнее и нижние положения. У вас появится возможность точной пошаговой регулировки путем кратковременного нажатия на клавиши вверх или вниз с шагом движения трима 2 см в обе стороны. Также вы будете иметь возможность запоминания, любимого положения при котором ваша лодка будет имеет наиболее высокие показатели КПД. Для этого вам потребуется нажатием на клавишу М на панели управления устройством занести данные в энергонезависимую память. И в дальнейшем после выхода лодки на глиссер вам будет достаточно только нажать на одну клавишу М и трим сам станет в заранее определенное вами положение.
| Размеры устройства в сложенном состоянии | Высота 310 мм, ширина 307 мм, глубина 180 мм |
| Вес устройства с гидравлической станцией | 14,8 кг |
| Вес устройства без гидравлической станции | 11,8 кг |
| Напряжение | 12 В |
| Высота подъема устройства | 120 мм |
| Устройство для моторов мощностью | до 50 л.с. |
| Максимальный вес лодочного мотора | Не более 150 кг |
| Материал | Нержавеющая сталь |
| Защита от гальванической коррозии | Да |
| Мощность гидравлического подъемника | 1000 кг |
